변압기의 안전성과 성능을 유지하기 위해 꼭 필요한 시험 중 하나가 절연 저항 측정입니다. 이는 변압기 권선과 철심, 권선 간 절연 상태를 확인하여 감전 사고, 화재, 장비 고장을 예방하는 중요한 작업입니다. 이번 글에서는 변압기와 관련된 절연 저항의 개념부터 측정 방법, 주의사항, 실제 사례와 장비에 대해 쉽고 자세히 설명하겠습니다.
절연 저항이란 무엇인가요?
절연 저항은 전기 설비에서 전류가 흐르지 않아야 할 부분 사이의 저항 값을 의미합니다. 변압기에서는 권선과 권선, 권선과 철심 사이의 절연 상태를 평가하는 기준이 됩니다. 절연 저항 값이 높을수록 절연 상태가 양호하며, 값이 낮다면 절연 열화나 손상이 발생했을 가능성을 나타냅니다.
변압기에서의 절연 저항 예시
- 권선 간 절연 상태: 고압 권선과 저압 권선 간 절연이 손상되면 변압기 성능이 저하되고 단락 사고가 발생할 수 있습니다.
- 권선과 철심 사이: 절연 저항이 낮다면 고전압이 철심으로 누설되어 화재나 감전 사고로 이어질 수 있습니다.
- 외부 환경 영향: 습기나 오염물로 인해 변압기 내부 절연 성능이 저하될 수 있습니다.
절연 저항 측정의 목적과 중요성
주요 목적
- 감전 사고 예방: 절연 불량은 예상치 못한 전류 경로를 생성하여 감전 위험을 증가시킵니다.
- 전기 화재 예방: 누설 전류로 인해 절연체가 과열되거나 화재로 이어질 수 있습니다.
- 기기 성능 유지: 절연 저항이 낮아지면 변압기의 성능이 저하되고 오작동이 발생할 수 있습니다.
절연 저항과 관련된 기준 값
변압기에서 허용되는 절연 저항 값은 시험 조건과 설비의 정격 전압에 따라 다릅니다. 일반적으로 변압기의 절연 저항은 다음 기준을 충족해야 합니다:
| 시험 대상 | 최소 절연 저항 값 |
|---|---|
| 고압 권선 - 철심 | 500 MΩ 이상 |
| 저압 권선 - 철심 | 100 MΩ 이상 |
| 고압 권선 - 저압 권선 | 1000 MΩ 이상 |
참고: 무부하 손실 측정과의 관계
이전에 다룬 무부하 손실 측정은 변압기에서 부하가 없는 상태에서 발생하는 손실을 측정하는 과정으로, 효율 평가에 중점을 둡니다. 절연 저항 측정은 변압기의 절연 상태를 점검하여 무부하 손실에 영향을 줄 수 있는 요소를 사전에 파악하는 데 도움을 줍니다.
절연 저항 측정 방법

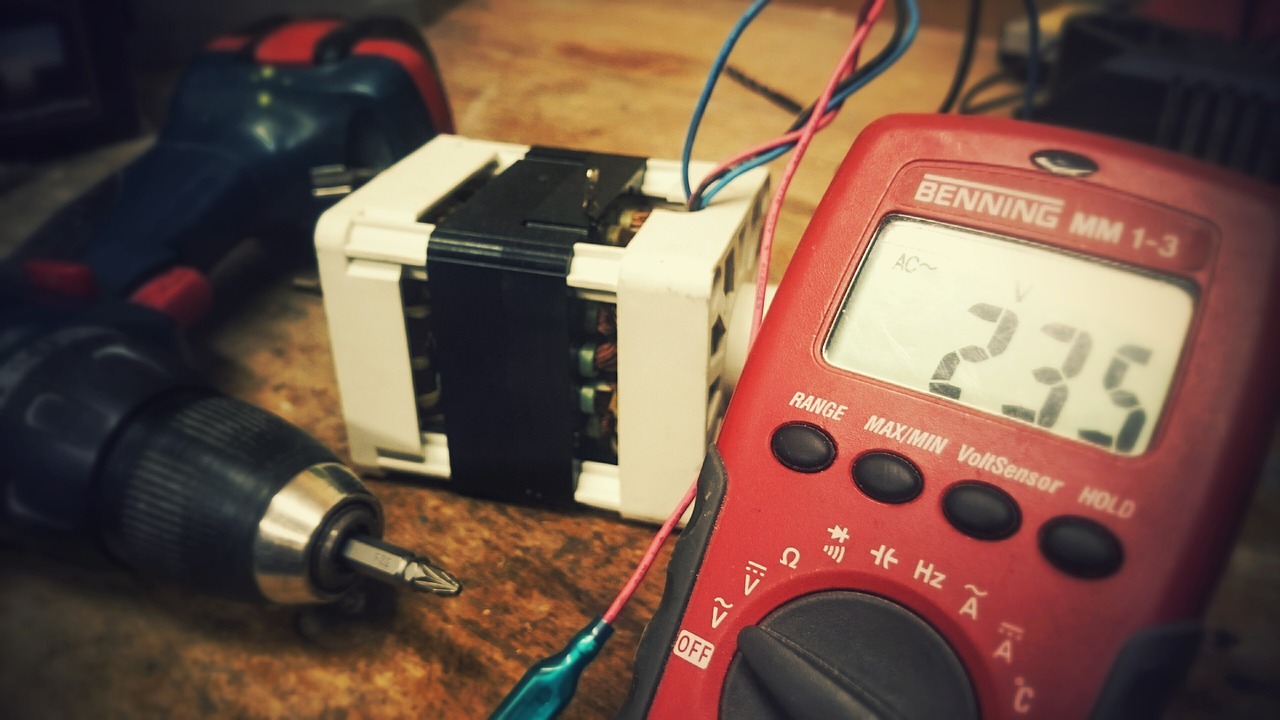

준비물과 장비
- 절연 저항계(메거): 절연 저항 측정을 위해 특수 제작된 장비입니다.
- 절연 장갑 및 보호구: 측정 중 감전 위험을 방지하기 위해 필수적으로 착용합니다.
- 테스트 리드선: 정확한 측정을 위해 필요한 연결 도구입니다.
측정 절차
- 전원 차단: 변압기의 전원을 완전히 차단합니다.
- 부하 제거: 변압기 권선에 연결된 모든 부하를 제거합니다.
- 결선: 아래 결선도를 참고하여 절연 저항계와 변압기를 연결합니다.
- 측정 전압 설정: 변압기 정격 전압에 따라 적절한 측정 전압을 설정합니다.
- 예: 22kV 변압기의 경우 5kV 측정 범위 선택
- 측정 수행 및 기록: 절연 저항 값을 확인한 뒤 기록합니다. 변압기 권선 간 최소 허용 저항 값을 만족해야 합니다.
결선도
절연 저항계 ----------- 고압 권선
\
저압 권선
\
철심 (접지)
측정 시 주의사항
- 완전한 전원 차단 확인: 변압기가 무전압 상태인지 확인해야 안전한 작업이 가능합니다.
- 적절한 측정 전압 선택: 정격 전압보다 높은 측정 전압을 설정하면 변압기가 손상될 수 있습니다.
- 환경 조건 고려: 온도와 습도는 절연 저항 값에 영향을 미칩니다. 습도가 높은 환경에서는 절연 저항 값이 낮아질 수 있으므로 건조한 상태에서 측정을 권장합니다.
- 정확한 결선 유지: 잘못된 결선은 측정 오류를 초래하거나 측정 장비를 손상시킬 수 있습니다.
절연 저항계의 선택 기준
주요 사양
- 측정 범위: 일반적으로 0.1MΩ에서 1000MΩ까지 측정 가능
- 출력 전압: 500V, 1000V, 5000V 등 다양한 선택지 제공
- 디지털/아날로그: 사용자 편의에 따라 디지털 또는 아날로그 방식을 선택
추천 모델
- Fluke 1507: 사용자 친화적인 인터페이스와 넓은 측정 범위를 제공
- KYORITSU 3005A: 소형 경량으로 이동성이 뛰어남
다음 주제: 유도 내전압 시험
다음 포스팅에서는 유도 내전압 시험에 대해 다룰 예정입니다. 이는 변압기 권선에 정격 전압의 2배 이상의 전압을 가하여 절연 내력을 확인하는 시험으로, 변압기의 내구성과 안전성을 평가하는 데 필수적입니다.
결론
변압기의 절연 저항 측정은 설비의 안전성과 성능을 유지하기 위한 필수 절차입니다. 정기적인 점검과 관리를 통해 감전 사고와 전기 화재를 예방하고, 변압기의 성능을 최적 상태로 유지할 수 있습니다. 무부하
