변압기 무부하 손실 측정: 이론부터 실무까지 자세히 알아보기

무부하 손실이란?

무부하 손실은 변압기가 부하(즉, 전기 장비나 전력을 사용하는 장치)를 연결하지 않은 상태에서도 전원을 공급받는 동안 발생하는 에너지 손실을 의미합니다. 변압기가 제대로 작동하기 위해서는 전압을 유지하고 자계를 형성하기 위한 에너지가 필요하며, 이 과정에서 특정 손실이 발생하게 됩니다. 무부하 손실은 변압기의 철심에서 주로 발생하며, 이 손실은 변압기를 설계할 때 반드시 고려해야 하는 주요 요소 중 하나입니다.

무부하 손실은 전력 시스템에서 부하 유무와 관계없이 항상 일정하게 발생하기 때문에 변압기의 효율성을 결정짓는 중요한 변수입니다. 이러한 손실은 변압기의 철심이 교류 전류에 의해 자기화 및 탈자되는 과정에서 나타나며, 에너지를 소비하는 형태로 나타납니다. 무부하 손실은 크게 두 가지 주요 요소로 나뉩니다: 히스테리시스 손실과 와류 손실입니다. 이제 각 요소를 구체적으로 살펴보겠습니다.

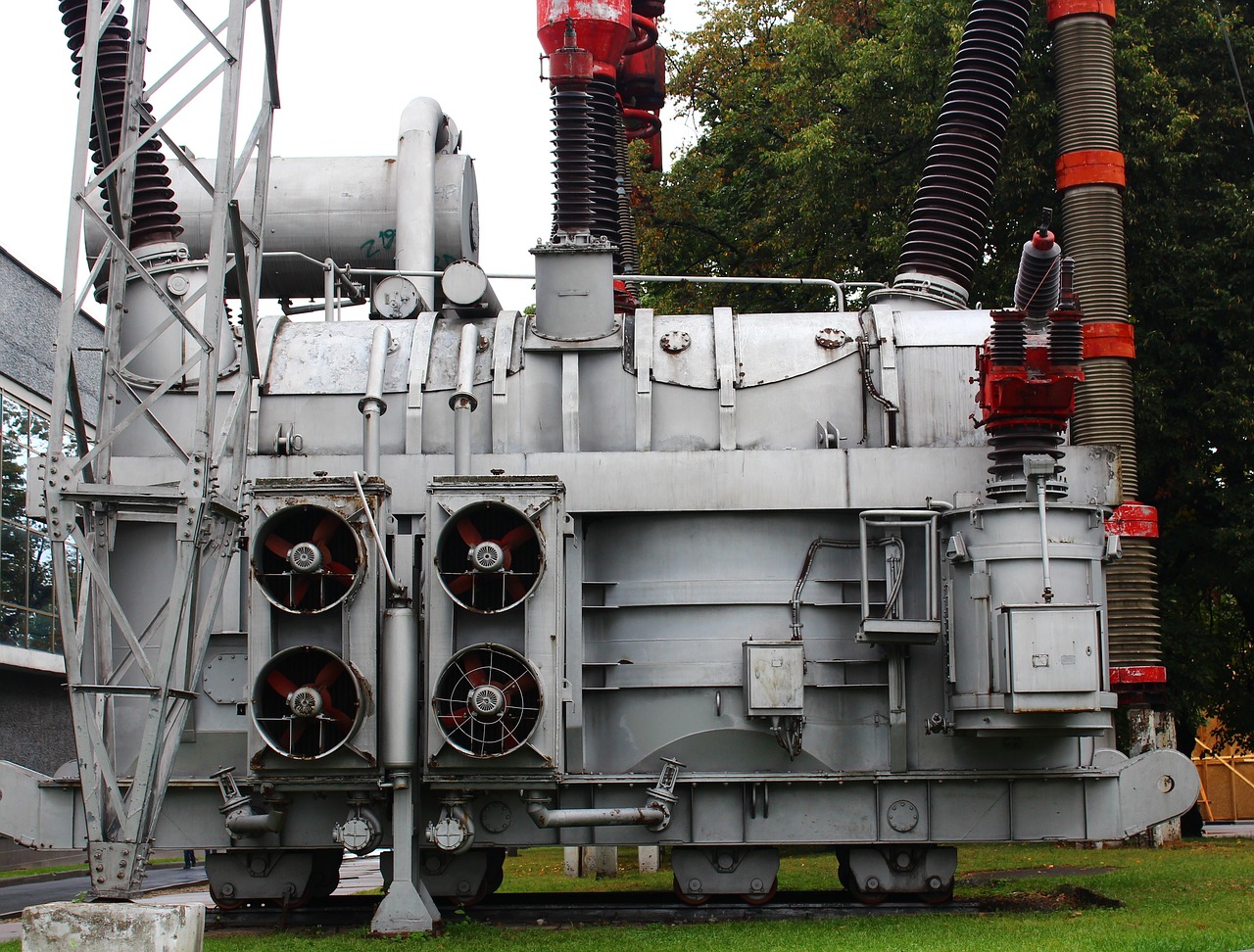

변압기

---

1. 히스테리시스 손실

히스테리시스 손실은 변압기의 철심이 자기화와 탈자 과정을 반복하면서 발생하는 손실을 뜻합니다. 변압기의 철심은 교류 전류에 의해 자화되고, 전류가 변동함에 따라 탈자 과정을 겪게 됩니다. 이 과정에서 자화와 탈자를 반복하는 동안 철심은 에너지를 흡수하고 이를 열로 방출하게 되는데, 이때 발생하는 손실이 바로 히스테리시스 손실입니다.

히스테리시스 손실은 다음과 같은 요인들에 의해 영향을 받습니다:

• 철심 재료의 특성: 철심에 사용되는 재료가 고급일수록 손실이 줄어듭니다. 일반적으로 실리콘 강철과 같은 고품질 재료는 자화 및 탈자 과정에서 에너지 소비를 최소화하여 히스테리시스 손실을 줄이는 데 효과적입니다.
• 자계의 세기: 자계가 강할수록 철심에서 더 많은 에너지를 소모하게 되어 손실이 커질 수 있습니다.
• 주파수: 히스테리시스 손실은 전압 주파수에 비례하여 증가합니다. 따라서 주파수가 높아질수록 손실도 증가합니다.

---

2. 와류 손실

와류 손실은 변압기의 철심 내부에서 유도된 전류가 저항과 상호작용하여 발생하는 손실을 말합니다. 변압기의 철심이 교류 전압을 통해 자화되면 철심 내부에 자기장이 형성되고, 이 자기장이 철심 내에서 작은 전류를 유도합니다. 이러한 유도 전류를 '와류'라고 하며, 이 와류는 철심 내부의 저항과 결합하여 열로 변환되며 손실을 유발합니다.

와류 손실의 주요 특징은 다음과 같습니다:

• 주파수의 영향: 와류 손실은 전압의 주파수에 따라 변하며, 주파수가 높아질수록 손실도 증가합니다.
• 철심 두께: 철심의 두께가 두꺼울수록 와류가 더 강하게 발생할 가능성이 높습니다. 이를 방지하기 위해 얇은 철판을 층층이 적층하는 '라미네이션' 공정이 적용됩니다.
• 철심의 전기적 저항: 철심 재료의 저항이 낮으면 와류 전류가 쉽게 형성되어 손실이 증가할 수 있습니다. 따라서 저항이 높은 재료를 사용하는 것이 손실을 줄이는 데 효과적입니다.

이 히스테리시스손실과 와류손실은 변압기의 기본적인 에너지 효율성과 성능을 결정짓는 중요한 요소입니다.

---

3. 무부하 손실의 중요성

무부하 손실은 변압기의 부하 상태와 무관하게 항상 일정하게 발생하기 때문에 전력 시스템 설계와 운영에서 매우 중요한 요소입니다. 특히 대규모 변전소나 장시간 가동되는 변압기의 경우 무부하 손실이 누적되어 에너지 낭비로 이어질 수 있습니다.

또한, 무부하 손실은 변압기의 온도 상승에도 영향을 미칩니다. 변압기 내부 온도가 과도하게 상승할 경우 장비 수명이 단축될 수 있기 때문에, 무부하 손실을 최소화하는 설계가 필요합니다. 이를 위해 고효율 철심 재료 사용, 최적화된 설계 방식, 라미네이션 공정 등을 통해 무부하 손실을 감소시키는 노력이 이루어집니다.

---

4. 무부하 손실 측정 공식

무부하 손실은 다음 공식으로 계산됩니다:

                P_무부하 = P_입력 - P_기타손실


여기서:

• P_입력: 전력계로 측정된 전체 입력 전력.
• P_기타손실: 기계적 손실, 소음 등 기타 손실 (보통 무시 가능).

---

5. 무부하 손실 측정에 필요한 장비

무부하 손실 측정을 위해 다음 장비가 필요합니다:

• 교류 전원 공급 장치: 변압기의 정격 전압을 공급할 수 있는 장치.
• 전압계: 변압기 1차 권선의 전압 측정.
• 전류계: 변압기 1차 권선의 전류 측정.
• 전력계: 무부하 상태에서의 전력 소비 측정.

---

6. 무부하 손실 측정 절차

1. 설치 및 준비: 변압기를 시험 환경에 고정하고, 주변 온도가 일정한지 확인합니다.
2. 2차 권선 개방: 변압기의 2차 권선을 개방 상태로 둡니다.
3. 데이터 측정: 전압계, 전류계, 전력계를 통해 입력 전압, 전류, 소비 전력을 측정합니다.
4. 결과 계산: 입력 전력이 곧 무부하 손실에 해당합니다.

---

7. 부하 손실 측정과의 비교

항목	부하 손실 측정	무부하 손실 측정
상태	부하가 연결된 상태	부하가 연결되지 않은 상태
손실 유형	권선 저항 손실 (동손)	철심 손실 (히스테리시스 + 와류 손실)
목적	전압 변동률 및 효율성 평가	기본 성능 및 에너지 효율성 평가

---

8. 측정 시 주의 사항

• 온도 보정: 철심 온도 변화는 손실 값에 영향을 미칩니다. 시험 중 온도를 일정하게 유지하거나 온도 보정값을 적용해야 합니다.
• 전압 안정성: 입력 전압이 변압기의 정격 전압에서 벗어나면 측정 결과가 왜곡될 수 있습니다.
• 장비 교정: 측정 장비가 정기적으로 교정된 상태인지 확인해야 합니다.

---

9.결론

무부하 손실은 변압기의 효율성과 에너지 절약 측면에서 매우 중요한 요소입니다. 이 손실은 변압기의 철심에서 주로 발생하며, 히스테리시스 손실과 와류 손실로 구분됩니다. 철심 재료의 품질, 주파수, 설계 방식 등은 무부하 손실의 크기에 직접적인 영향을 미치며, 이를 줄이기 위해 다양한 기술이 활용됩니다.

결론적으로, 무부하 손실을 최소화하는 것은 에너지 효율성을 높이고 전력 비용을 줄이며, 변압기의 수명을 연장하는 데 중요한 역할을 합니다. 변압기 설계 및 선택 시에는 이러한 손실 요인을 충분히 고려하여 최적의 장비를 선택해야 합니다.

---

10. 다음 주제 예고: 절연 저항 측정

다음 글에서는 '절연 저항 측정'에 대해 다룰 예정입니다. 절연 저항 측정은 변압기의 권선과 철심 간 절연 상태를 확인하여 안전성과 신뢰성을 보장하는 데 중요한 시험입니다. 기대해 주세요!
