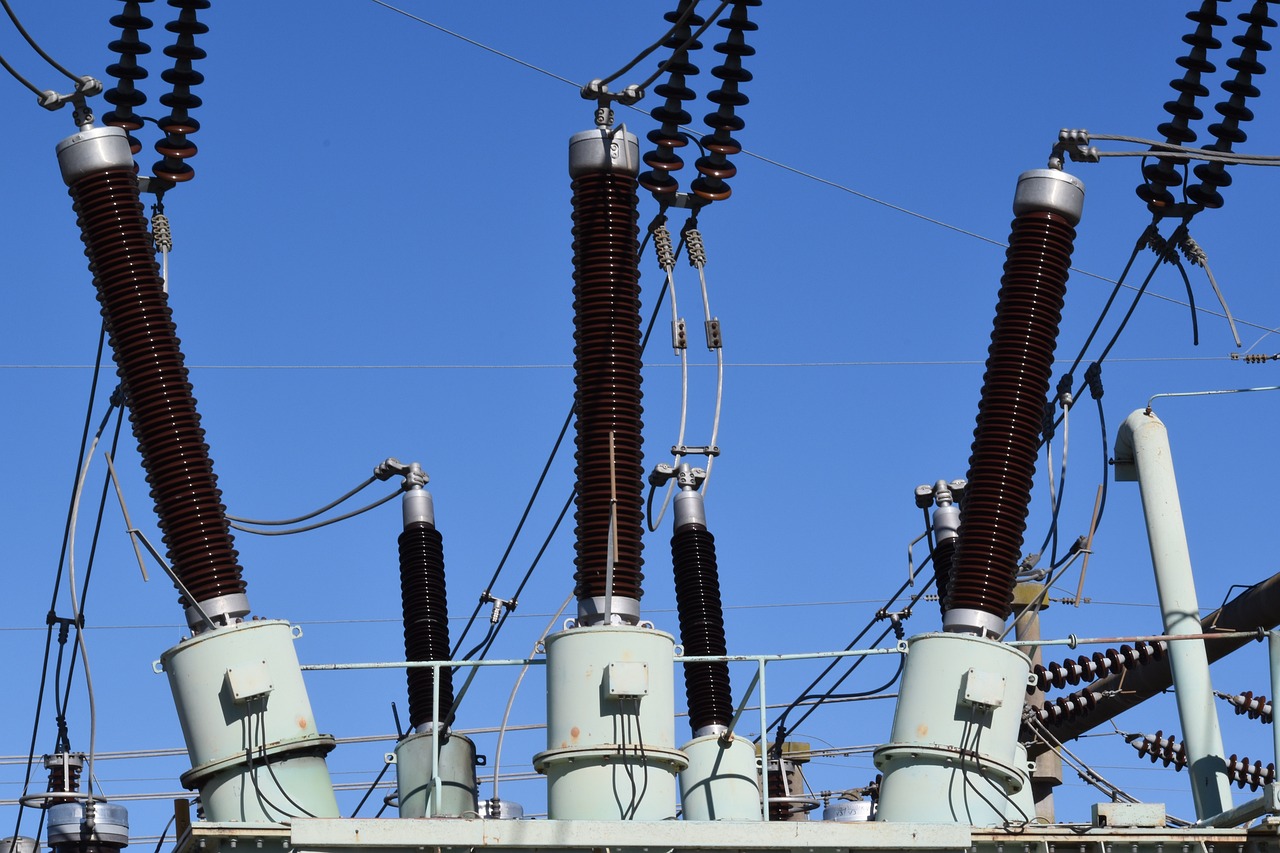

변압기 구조와 시험: 전기의 흐름을 완벽하게 제어하다

변압기는 전기의 흐름을 효율적으로 제어하고 안전하게 전달하기 위해 설계된 핵심적인 장치입니다. 전력 시스템에서 변압기의 역할은 매우 중요하며, 주로 전압을 높이거나 낮추는 기능을 수행합니다. 이를 통해 전기 에너지는 손실을 최소화하며 장거리 전송이 가능해집니다.

이 포스팅에서는 변압기의 기본 구조, 전압 변환의 원리, 그리고 다양한 성능 시험에 대해 자세히 알아봅니다. 전기 기술에 관심 있는 분들이나 관련 분야를 공부하는 학생들에게 실질적이고 알찬 정보를 제공합니다.



---



전자유도 현상을 이용한 전압 변환

변압기의 핵심 원리는 전자유도현상입니다. 전자유도는 자기장 내의 전도체에 전류가 흐르게 되는 현상을 의미합니다. 변압기는 이 원리를 활용하여 입력된 전압을 변환하는데, 이는 다음의 과정으로 이루어집니다.

1. 1차 권선: 변압기 입력 측에 전류가 흐를 때, 이 전류는 철심을 통해 자기장을 생성합니다.
2. 철심: 자기장은 철심을 통해 2차 권선으로 전달됩니다. 철심은 자기적 저항을 최소화하고 자기장을 집중시키는 역할을 합니다.
3. 2차 권선: 생성된 자기장은 2차 권선에 전류를 유도하며, 이때 전압은 권선의 비율에 따라 조정됩니다.

예를 들어, 1차 권선이 100회 감겨 있고, 2차 권선이 50회 감겨 있다면 전압은 1/2로 감소합니다. 반대로, 1차 권선보다 2차 권선의 감긴 수가 많다면 전압이 상승하게 됩니다.

이와 같이 변압기는 전압을 높여 장거리 전송 시 손실을 줄이고, 사용 지역에서는 전압을 낮춰 안전한 소비를 가능하게 합니다.



---



변압기의 기본 구조

변압기는 크게 철심과 권선으로 구성됩니다.

• 철심: 변압기의 중심 구조로, 규소강판을 얇게 쌓아 만들어집니다. 이는 자기적 손실을 최소화하며 효율을 높입니다.
• 권선: 전류가 흐르는 구리나 알루미늄으로 제작된 전선입니다. 권선의 감긴 횟수는 전압 변환 비율을 결정합니다.

또한 변압기의 외부는 절연체와 냉각 시스템으로 구성되어 있어 내부의 열과 전기적 충격을 방지합니다.



---



변압기 시험의 중요성

변압기는 설치 후 다양한 시험을 통해 안전성과 성능을 확인합니다. 주요 시험 항목은 다음과 같습니다.

시험 항목	설명
구조 및 외관 검사	변압기의 외형과 내부 구조가 설계 기준에 부합하는지 확인합니다.
변압비 측정	1차와 2차 권선의 전압 비율을 측정하여 올바른 전압 변환 여부를 확인합니다.
극성 및 각변위 시험	권선 간의 극성과 위상 차이를 측정해 결선이 올바른지 확인합니다.
권선 저항 측정	권선의 저항을 측정하여 전도율과 제작 품질을 평가합니다.
부하 손실 및 임피던스 측정	부하 조건에서 발생하는 손실과 임피던스 전압을 측정하여 효율을 평가합니다.
무부하 손실 측정	부하가 없는 상태에서의 전력 손실을 확인합니다.
절연 저항 측정	변압기의 절연 상태를 측정하여 안전성을 확인합니다.
유도 내전압 시험	고전압에서 변압기의 내성을 테스트합니다.
부분 방전 시험	절연 손상 여부를 확인하기 위해 부분 방전을 측정합니다.
온도 상승 시험	장시간 운전 시 발생하는 열적 특성을 확인합니다.

이 시험들은 변압기의 성능과 안정성을 보장하기 위해 필수적이며, 각 시험에 대한 자세한 내용은 추후 포스팅에서 다룰 예정입니다.



---



변압기의 역할과 미래

변압기는 전력 시스템에서 없어서는 안 될 존재입니다. 전자유도현상을 통해 전압을 변환함으로써 전력을 효율적으로 전달하며, 전기 소비자의 안전을 지키는 데 기여합니다.

미래의 변압기는 더 높은 효율성과 신뢰성을 목표로 설계되고 있습니다. 또한, 재생에너지 시스템과 연계되어 더욱 친환경적인 전력 관리가 가능해질 것입니다.

다음 포스팅에서는 변압기 시험 중 한 가지를 선택하여 더 깊이 파헤쳐 보겠습니다. 변압기에 대해 궁금한 점이 있다면 댓글로 남겨주세요!
